Стойки контрольно-измерительного пункта

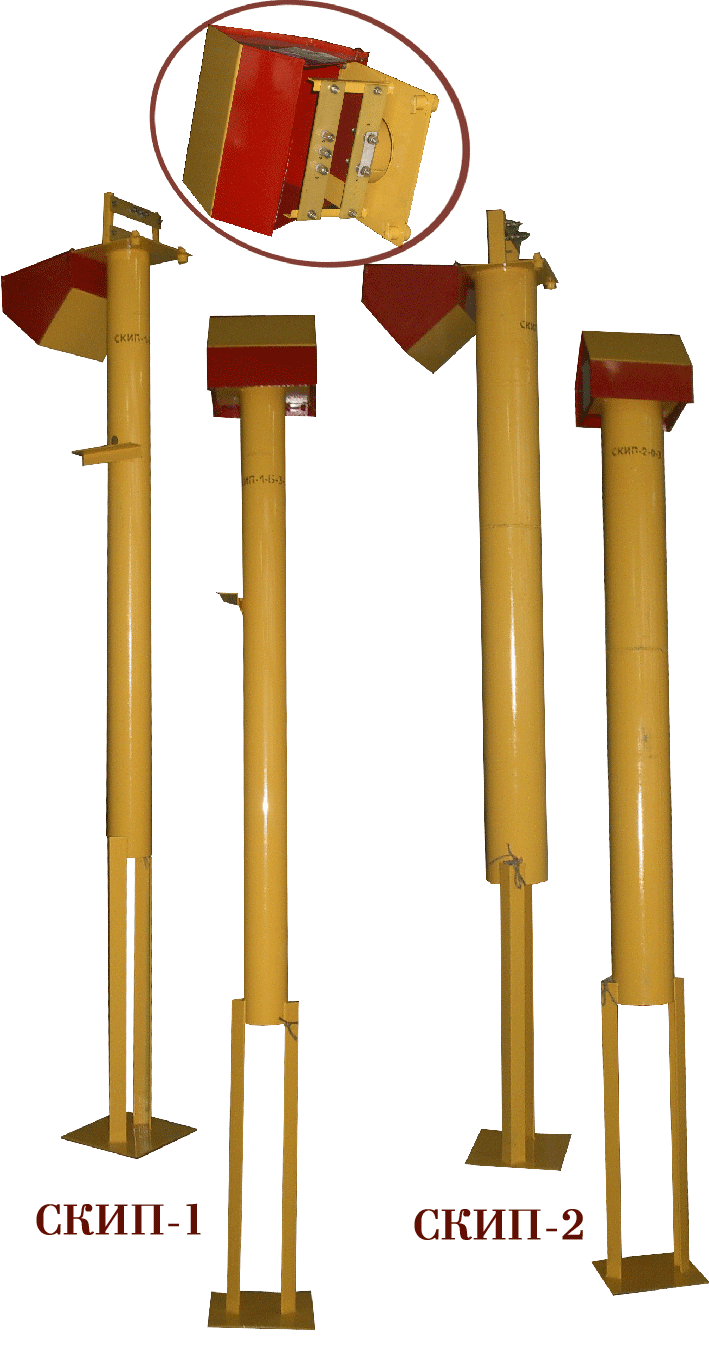

Стойка контрольно-измерительного пункта СКИП-1
Стойка стационарного контрольно-измерительного пункта (СКИП) предназначается для оборудования трассовых, дренажных (в местах установки катодной защиты) и анодных контрольно-измерительных пунктов диагностики. СКИП служат для контроля качества электрохимической.
Стойка контрольно-измерительного пункта СКИП-2
Стойка стационарного контрольно-измерительного пункта (СКИП) предназначается для оборудования трассовых, дренажных (в местах установки катодной защиты) и анодных контрольно-измерительных пунктов диагностики. СКИП служат для контроля качества электрохимической...

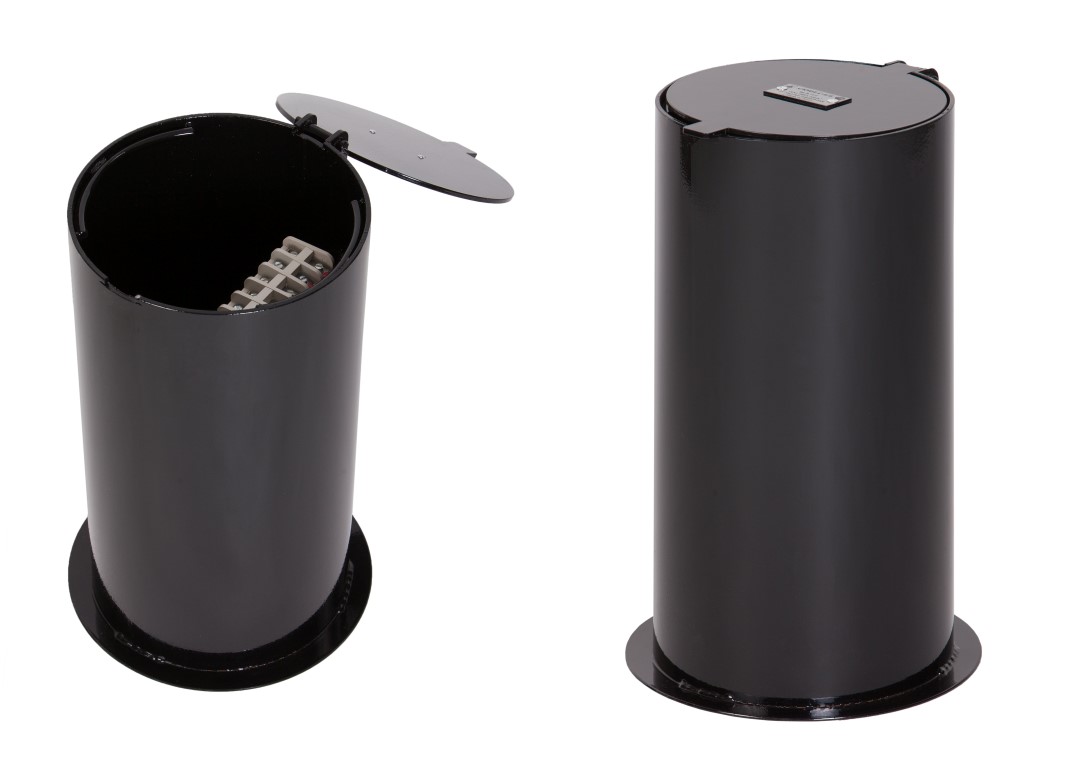

Стойка контрольно-измерительного пункта СКИП-Г
Стойка контрольно-измерительного пункта городского типа СКИП-Г предназначена для оборудования трассовых, дренажных (в точках дренажа УКЗ) и анодных контрольно-измерительных пунктов диагностики в условиях населенных пунктов. Конструктивные особенности: ...
Контрольно-измерительная колонка КИК-1
Контрольно-измерительные колонки устанавливаются для оборудования трассовых, дренажных и анодных контрольно-измерительных пунктов диагностики для измерения потенциалов «Сооружение-Земля». Колонка КИК представляет собой стойку из трубы Ø114...
Контрольно-измерительная колонка КИК-2
Контрольно-измерительные колонки КИК устанавливаются для оборудования трассовых, дренажных и анодных контрольно-измерительных пунктов диагностики для измерения потенциалов «Сооружение-Земля». КИК представляет собой стойку из трубы Ø114...
Контрольно-измерительная колонка КИК-Г (КОВЕР)
Контрольно-измерительная колонка КИК предназначена для оборудования трассовых, дренажных и анодных контрольно-измерительных пунктов диагностики. Аналогична стойке контрольно-измерительного пункта СКИП. Стойка стационарного контрольно-измерительного пункта...
Коммутационно-измерительные пункты КИП с вехой
Коммутационно-измерительные пункты (КИП) устанавливаются на подземных металлических коммуникациях для измерения потенциалов «Сооружение-Земля». КИП представляет собой стойку из трубы Ø114 мм с клеммной панелью. Количество силовых зажимов...
Контрольно-измерительный пункт КИП.ПСС.2.2.0.18УХЛ1
Контрольно-измерительные пункты (КИП) предназначены для коммутации силовых и измерительных цепей средств электрохимической защиты и контроля их параметров. КИП-ПСС могут использоваться для обозначения трасс подземных трубопроводов. Устанавливаются вдоль трасс...
Контрольно-измерительный пункт КИП.ПСС.2.2.12.8.УХЛ1
Контрольно-измерительные пункты (КИП) предназначены для коммутации силовых и измерительных цепей средств электрохимической защиты и контроля их параметров. КИП-ПСС могут использоваться для обозначения трасс подземных трубопроводов. Устанавливаются вдоль трасс...
Контрольно-измерительный пункт КИП.ПСС.2.2.12.4.БСЗ.10.1.УХЛ1
Контрольно-измерительные пункты (КИП) предназначены для коммутации силовых и измерительных цепей средств электрохимической защиты и контроля их параметров. КИП-ПСС могут использоваться для обозначения трасс подземных трубопроводов. Устанавливаются вдоль трасс...
Таблица исполнений стоек СКИП-1, СКИП-2
Исполнение стоек СКИП-1 Исполнение стоек СКИП-2 Наименование Н, м Масса, кг Наименование Н, м Масса, кг СКИП-1-0-2-2,0 23 СКИП-2-0-3-2,0 2 28,96 СКИП-1-0-3-2,0 2 23,09 СКИП-2-Б-0-3-2,0 2 29,2 СКИП-1-0-4-2,0 2 23,15 СКИП-2-0-4-2,0 2 29,04 СКИП-1-3-0-2,0 2 22,86 СКИП-2-Б-0-4-2,0 2 29,28 СКИП-1-6-0-2,0 2 22,89 СКИП-2-0-8-2,0 2 29,27 СКИП-1-8-0-2,0 2 22,91 СКИП-2-Б-0-8-2,0 2 29,51 СКИП-1-12-0-2,0 2 22,95 СКИП-2-6-0-2,0 2 28,84 СКИП-1-3-2-2,0 2 23,1 СКИП-2-6-4-2,0 2 29,24 СКИП-1-6-4-2,0 2 23,27 СКИП-2-Б-6-4-2,0 2 29,48 СКИП-1-12-4-2,0 2 23,33 СКИП-2-12-0-2,0 2 28,95 СКИП-1-Б-0-2-2,0 2 23,24 СКИП-2-12-4-2,0 2 29,35 СКИП-1-Б-0-3-2,0 2 23,33 СКИП-2-Б-12-4-2,0 2 29,59 СКИП-1-Б-0-4-2,0 2 23,39 СКИП-2-12-6-2,0 2 29,59 СКИП-1-Б-3-0-2,0 2 23,1 СКИП-2-Б-12-6-2,0 2 29,83 СКИП-1-Б-6-0-2,0 2 23,13 СКИП-2-24-0-2,0 2 29,32 СКИП-1-Б-8-0-2,0 2 23,15 СКИП-2-24-8-2,0 2 29,88 СКИП-1-Б-12-0-2,0 2 23,19 СКИП-2-Б-24-8-2,0 2 30,12 СКИП-1-Б-3-2-2,0 2 23,34 СКИП-2-35-4-2,0 2 29,79 СКИП-1-Б-6-4-2,0 2 23,51 СКИП-2-Б-36-4-2,0 2 30,03 СКИП-1-Б-12-4-2,0 2 23,57 СКИП-2-48-0-2,0 2 29,7 СКИП-1-0-2-2,5 2,5 26,02 СКИП-2-0-3-2,0 2,5 31,7 СКИП-1-0-3-2,5 2,5 26,11 СКИП-2-Б-0-3-2,5 2,5 31,94 СКИП-1-0-4-2,5 2,5 26,17 СКИП-2-0-4-2,5 2,5 31,78 СКИП-1-3-0-2,5 2,5 25,88 СКИП-2-Б-0-4-2,5 2,5 32,02 СКИП-1-6-0-2,5 2,5 25,91 СКИП-2-0-8-2,5 2,5 32,01 СКИП-1-8-0-2,5 2,5 25,93 СКИП-2-Б-0-8-2,5 2,5 32,25 СКИП-1-12-0-2,5 2,5 25,97 СКИП-2-6-0-2,5 2,5 31,58 СКИП-1-3-2-2,5 2,5 26,12 СКИП-2-6-4-2,5 2,5 31,98 СКИП-1-6-4-2,5 2,5 26,29 СКИП-2-Б-6-4-2,5 2,5 32,22 СКИП-1-12-4-2,5 2,5 26,35 СКИП-2-12-0-2,5 2,5 31,69 СКИП-1-Б-0-2-2,5 2,5 26,26 СКИП-2-12-4-2,5 2,5 32,09 СКИП-1-Б-0-3-2,5 2,5 26,35 СКИП-2-Б-12-4-2,5 2,5 32,33 СКИП-1-Б-0-4-2,5 2,5 26,41 СКИП-2-12-6-2,5 2,5 32,33 СКИП-1-Б-3-0-2,5 2,5 26,12 СКИП-2-Б-12-6-2,5 2,5 32,57 СКИП-1-Б-6-0-2,5 2,5 26,15 СКИП-2-24-0-2,5 2,5 32,06 СКИП-1-Б-8-0-2,5 2,5 26,17 СКИП-2-24-8-2,5 2,5 32,62 СКИП-1-Б-12-0-2,5 2,5 26,21 СКИП-2-Б-24-8-2,5 2,5 32,86 СКИП-1-Б-3-2-2,5 2,5 26,36 СКИП-2-36-4-2,5 2,5 32,53 СКИП-1-Б-6-4-2,5 2,5 26,53 СКИП-2-Б-36-4-2,5 2,5 32,77 СКИП-1-Б-12-4-2,5 2,5 26,59 СКИП-2-48-0-2,5 2,5 32,44 Технические параметры стоек СКИП-1, СКИП-2
Параметры Норма параметров СКИП-1 СКИП-2 1. Габаритные размеры, мм H*x260×250 H*x260×250 2. Диаметр стойки, мм — наружный 114 159 — внутренний 107 152 3. Масса, кг, не более 27 33 4. Сечение проводов, мм — измерительные до 2,5 до 10 — силовые до 35 до 50 5. Количество клемм, шт — измерительные до 24(2×12) до 48 (4×12) — силовые до 8 (2×4) до 16 (4×4) — измерительные вместе с силовыми 12+4 24+8 *H — высота стойки указана в таблице исполнений СКИП-1, СКИП-2
