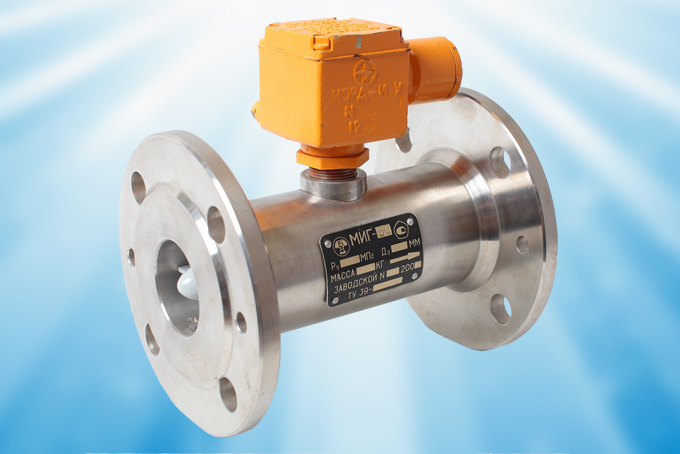

Счетчик турбинный НОРД-М
Предназначение счетчиков турбинных НОРД-М для определения объема количества нефти и нефтепродуктов. Счётчик НОРД-М встраиваются в автоматизированную групповую замерную установку или могут работать самостоятельно.
Состав изделия:
- турбинный преобразователь расхода ТПР;
- датчик магнитоиндукционный НОРД-И2У-02 или НОРД-И2У-04;
- блок обработки данных VEGA-03 или блок электронный НОРД-ЭЗМ
Измеряемая среда – нефть, нефтепродукты и другие жидкости:
температура, С ................................................................... +5 …+50
кинематическая вязкость, м2/ с ........................................... (1…20)х10-6
содержание сернистых соединений по весу, %, не более ...... 3
размеры механических примесей, мм, не более ..................... 4
Содержание свободного газа не допускается.
Счетчик имеет взрывобезопасный уровень взрывозащиты с видом взрывозащиты «взрывонепроницаемая оболочка». Маркировка взрывозащиты IExdIIBT4.
Уровень взрывозащиты датчиков – взрывобезопасный, с видом взрывозащиты «взрывонепроницаемаяоболочка». Маркировка по взрывозащите – 1ЕхdIIBT4.
Блок электронный НОРД-Э3М или блок обработки данных VEGA-03 обыкновенного исполнения иустанавливаются в невзрывоопасных зонах.
При эксплуатации температура окружающего воздуха для:
- преобразователя расхода и датчика, °С ..................................................... -50… +50
блока обработки данных VEGA-03 и блока электронного НОРД-ЭЗМ, °С .......... +5 … +40
Предел относительной погрешности счетчика в комплекте с VEGA-03
в диапазоне расходов (20-100)% от максимального, %, не более ................... ± 0,15
Предел относительной погрешности счетчиков в комплекте с НОРД-ЭЗМ в диапазоне расходов, %:
от 20 до 100 % от максимального расхода:
для счетчиков DN < 80 мм ..................... ± 1,5
для счетчиков DN > 100 мм .................... ± 1,0
от 60 до 100 % от максимального расхода:
для счетчиков DN < 80 мм ..................... ± 1,0
для счетчиков DN > 100 мм ................... ± 0,5
от 40 до 60 %; от 60 до 80 %; от 80 до 100 % от максимального расхода:
для счетчиков DN=200 мм ..................... ± 0,35
Потребляемая мощность, ВА, не более ....... 30
Длина линии связи между датчиком магнитоиндукционным
и блоком VEGA-03, м, не более .............. 500
и блоком НОРД-ЭЗМ, м, не более ........... 500
Потеря давления в преобразователе турбинном при максимальном расходе
и максимальной вязкости, МПа, не более .... 0,05
Габаритные размеры и масса
Габаритные размеры, мм, не более
Масса, кг, не
болееДатчик магнитоиндукционный
102x70x96
1,9
Блок электронный НОРД-ЭЗМ
202х114х78
0,8
Блок обработки данных VEGA-03
190х206х113
1,5
