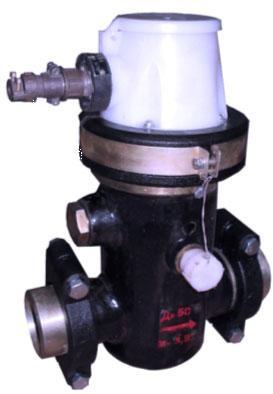

Счётчики жидкости турбинные ТОР 1-50, ТОР 1-80
Счетчики ТОР 1-50 и ТОР 1-80 относятся к приборам непрерывного действия и могут применяться на территории взрывоопасных зон помещений и в наружных установках (согласно регламентирующим документам на установку электронного оборудования во взрывоопасных зонах). Объем показаний счетчика ТОР осуществляется в зависимости от следующих исполнений: Механический (без электромагнитного датчика);
С электромагнитным датчиком и блоком питания искробезопасным (датчик предназначен для дистанционной передачи информации и его погрешность не нормируется, характеристики канала передачи информации определяются применяемым блоком).
Счетчики жидкостные ТОР имеют вводное устройство для возможности подключения магнитоиндукционного датчика, для преобразования количества оборотов турбинки в пропорциональное количество оборотов электрических импульсов для возможности проведения поверки счетчика. Климатическое исполнение счетчиков - У. Средний срок службы - 8 лет.
В комплект поставки счетчика входит следующая разрешительная документация:
Сертификат об утверждении типа средств измерений;
Разрешение на применение;
Сертификат соответствия;
Паспорт
Технические характеристики
ТОР 1-50 ТОР 1-80 Диаметр условного прохода, Ду, мм 50 80 Пропускная способность, м3/ч от 6 до 30 от 15 до 75 Питание электрических цепей
род тока
напряжение датчикаэл/магнит В
постоянный
не менее 6(+10%/-15%)Характеристика рабочей среды:
температура, °С в пределах
содержание парафина объемное, %
вязкость, мг/с, в пределах
содержание сернистых соединений по весу, %
содержание механических примесей, мг/л
размер частиц механических примесей, мм
от +5 до +70
не более 10
от 1х10-6 до 120х10-6
3
не более 3000
не более 5Температура окружающего воздуха, °С в пределах от -50 до +50 Удельная материалоемкость, кг/м3/с 2374 1250 Габаритные размеры, мм, не более 320х177х385 320х177х415
