Протекторы

Медносульфатные электроды сравнения неполяризующиеся ЭНЕС-МС-2Медносульфатные электроды сравнения неполяризующиеся ЭНЕС-МС-2 Медносульфатные электроды сравнения неполяризующиеся ЭНЕС-МС-2

  1. Протекторы алюминиевые П-КОА


    Для защиты внутренней поверхности боковых стенок резервуаров-отстойников типа РВС используются короткозамкнутые одиночные протекторы П-КОА из алюминиевого сплава марки АП3. Рабочий отрицательный потенциал сплава по нормальному водородному электроду сравнения составляет 730мВ, стационарный потенциал — 820мВ.

    Короткозамкнутые протекторы из сплава с повышенной анодной активностью АП4Н предназначены для защиты днищ резервуаров, подверженных накоплению песчано-парафиновых отложений, удельная электропроводность которых значительно ниже, чем у пластовых вод. Такой материал характеризуется величиной рабочего и стационарного отрицательного потенциала по водородному электроду сравнения соответственно 850 и 900 мВ.

    Применение сплава этой марки позволяет также обеспечить защиту конструкции при наличии в агрессивной среде сульфатвосстанавливающих бактерий, присутствующих в нефти практически всегда. Протекторы типа П-КОА трапецеидального сечения массой от 1 до 20 кг изготавливают длиной 160 и 290 мм. Теоретическая удельная токоотдача такой системы составляет 2880 (А•ч)/кг при КПД 80–85%.

    Короткозамкнутые одиночные протекторы П-КОА предназначены для защиты подводной части объектов морской техники:

    • корпусов кораблей и судов;
    • нефтяных буровых установок;
    • нефтяных и газовых трубопроводов;
    • нефтяных отстойников.

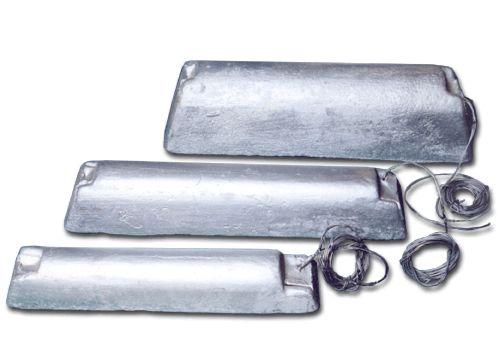

  2. Протекторы магниевые ПМ-5У

    Надежная защита от коррозии требуется всем установкам, трубопроводам и сооружениям, размещенным под землей и находящимся в эксплуатации. Сети горячего и холодного водоснабжения, отопления, газопроводы, нефтепроводы, кабели и магистрали, проложенные в грунте, изолируются посредством разнообразных покрытий, но этих мер недостаточно, качественная электрохимическая защита требует других решений.

    Для защиты конструкций трубопроводов, кабелей и сооружений, находящихся под землей, используются протекторы ПМ-5У массой 5 кг. В качестве активатора в ПМ-5У задействована смесь из 25% эпсомита, 25% строительного гипса и 50% бентонитовой глины.

    Протекторы ПМ-5У устанавливаются в грунт сопротивлением не менее 50 Ом/м. В таком случае токоотдача составляет около 2200 А/час.

    Для стабильной и более эффективной работы протектор ПМ-5У сначала помещают в дополнительный активатор и только потом непосредственно в грунт. Активатор обеспечивает высокий по абсолютной величине и стабильный во времени потенциал защитного протектора. Также активатор уменьшает вероятность образования на поверхности протектора труднорастворимых пленок и переходное сопротивление «протектор-грунт», магниевые сплавы растворяются равномерно по всей поверхности проектора.

    При строительстве магистральных трубопроводов протекторы устанавливаются либо поштучно, либо группами. В группе может быто от пяти до пятнадцати протекторов ПМ-5У, размещенных на расстоянии пяти метров от трубопровода. Норма расхода протеторов ПМ-5У на единицу протяженности нефте- или газопровода рассчитывается, исходя из степени агрессивности грунта.

    Средний период эксплуатации протектора составляет от пяти до десяти лет.

  3. Протекторы магниевые ПМ-10У

    Магниевые протекторы ПМ-10У применяются при электрохимической защите нефте- и газопроводов, расположенных под землей. Подключенные к трубпроводу протекторы, растворяясь в агрессивной среде грунта, защищают трубопровод от коррозии.

    Протектор работает более эффективно, если переходное сопротивление между ним и грунтом невелико. Для снижения переходного сопротивления, стабильной и длительной работы, равномерного растворения под воздействием агрессивных факторов, протектор ПМ-10У с подключенным к нему проводником помещают сначала в хлопчатобумажный мешок с порошкообразным активатором, а затем в почву.

    Протекторы ПМ-10У распологают на расстоянии примерно пяти метров от трубопровода поштучно или группами от пяти до пятнадцати протекторов в каждой.

    Норма расхода протекторов определяется протяженностью трубопровода и агрессивностью почвы, в которой он расположен. В среднем, протектор защищает фрагмент трубопровода длиной от 1000 до 2000 метров. Средний период эксплуатации протектора составляет от пяти до десяти лет.

    .

  4. Протекторы магниевые ПМ-20У

    Надежная защита от коррозии требуется всем установкам, трубопроводам и сооружениям, размещенным под землей и находящимся в эксплуатации. Сети горячего и холодного водоснабжения, отопления, газопроводы, нефтепроводы, кабели и магистрали, проложенные в грунте, изолируются посредством разнообразных покрытий, но этих мер недостаточно, качественная электрохимическая защита требует других решений.

    Для защиты конструкций трубопроводов, кабелей и сооружений, находящихся под землей, используются протекторы ПМ-20У массой 20 кг.

    Особенности и технические характеристики магниевых протекторов ПМ-20У:

    • протекторы ПМ-20У хорошо действуют при сопротивлении грунта менее 50 Ом/м. Токоотдача протекторов из магниевых сплавов (теоретически) составляет около 2200 А/час. Стационарный потенциал медно-сульфатного электрода равен примерно 1600 мВ;
    • в целях обеспечения эффективного и стабильного функционирования протектора ПМ, его размещают не в грунт непосредственно, а в дополнительный активатор. Применение активатора позволяет получить более высокий по абсолютной величине и стабильный во времени потенциал защитного протектора. При таком способе резко снижается вероятность образования на поверхности протектора труднорастворимых пленок, достигается равномерное растворение протектора по всей поверхности, уменьшается переходное сопротивление «протектор-грунт»;
    • в качестве активатора в протекторах ПМ используется смесь, состоящая из следующих компонентов: 25% эпсомита, 25% строительного гипса и 50% бентонитовой глины;

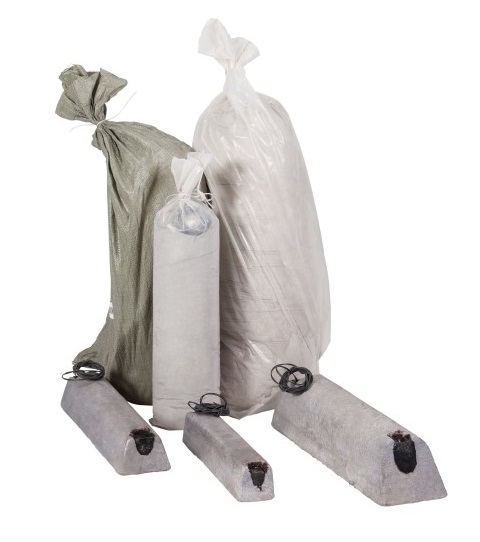

    • протектор ПМ-20У с подключенным к нему проводником, а также с порошкообразным активатором помещается в хлопчатобумажный мешок. На время хранения и транспортировки ПМ-5У, ПМ-10У, ПМ-20У дополнительно упаковывается в бумажный контейнер, который снимается непосредственно перед размещением протектора в грунт;
    • норма расхода протекторов ПМ-20У на единицу протяженности трубопровода напрямую зависит от агрессивности природной среды в зоне прокладки. В среднем, протектор защищает фрагмент трубопровода длиной от 1000-и до 2000-чметров. При строительстве нефте- и газопроводов протекторы устанавливаются либо поштучно (одиночно), либо группами. В каждую группу может входить от пяти до пятнадцати протекторов, они размещаются на расстоянии около пяти метров от трубопровода;
    • средний период эксплуатации протектора составляет от пяти до десяти лет. Точный срок службы (до полной выработки протекторного тела) зависит от ряда технических показателей, например, от массы протектора. Также многое определяется характером природной среды.

  5. Магниевые протекторы модифицированные МПМ-К-10-У

    Магниевые протекторы модифицированные МПМ-К-10-У предназначены для защиты от коррозии стальных подземных коммуникаций (в морской, озерной, и грунтовой воде).

    Принцип действия магниевых анодов МПМ-К-10-У заключается в создании при их помощи защитного потенциала при протекании тока в гальванической паре "протектор — стальное сооружение". В этой цепи протектор магниевый МПМ-К-10У является анодом, а стальное сооружение катодом.

    Ток, стекая с магниевого протектора, проходит через электролит и попадает на стальное сооружение при этом падавляя или ограничевая действие коррозионных элементов на его поверхности, а следовательно, предотвращая разрушение стальной конструкции.

    Стандартная засыпка активатора магниевых протекторов МПМ-К-10-У:  50%-Гипс, 40%-Бетонит, 10%-сульфат натрия. Химический состав анода соответствует магниевому сплаву МПМ-1.

    Магниевые протекторы модифицированные МПМ-К-20-У


    Магниевые протекторы модифицированные МПМ-К-20-У предназначены для защиты от коррозии стальных подземных коммуникаций (в морской, озерной, и грунтовой воде). Принцип действия магниевых анодов МПМ-К-20-У заключается в создании при...

  6. Протекторы резервуарные алюминиевые серии ПАКР


    Протекторы резервуарные короткозамкнутые алюминиевые ПАКР-8, ПАКР-10, ПАКР-12, ПАКР-15, ПАКР-18, ПАКР-20, ПАКР-40 предназначены для защиты внутренних поверхностей резервуаров, нефтеотстойников, сепараторов и других сооружений.

  7. Протекторы браслетные алюминиевые серии ПБА


    Протекторы ПБА-200, ПБА-300, ПБА-500, ПБА-600, ПБА-700, УПБА-1, УПБА-2, УПБА-3 представляют собой браслетные алюминиевые протекторы, предназначенные для защиты трубопроводов и других объектов трубчатой конструкции.    ...

  8. Протекторы судовые магниевые серии П-КОМ


    Для предотвращения коррозии подводную часть судов, как правило, окрашивают, однако этого недостаточно. Единственный способ, практически полностью устраняющий коррозию — это электрохимическая защита. Существует два основных способа...

Размеры магниевых протекторов, mm

Тип анода L H a r d1 Масса, кг, min
ПМ-5 500+/-6 75+/-3 100+/-4 40+/-3 5+/-1 5
ПМ-10 600+/-7 100+/-4 130+/-4 50+/-3 5+/-1 10
ПМ-20 610+/-7 155+/-4 175+/-4 75+/-3 5+/-1 20

Размеры магниевых протекторов упакованных, mm

Тип протектора A, min Б d Д Масса, кг, min
ПМ-5У 580 40+/-3 116+/-4 165+/-4 16
ПМ-10У 700 50+/-3 144+/-4 200+/-5 30
ПМ-20У 710 50+/-3 206+/-4 270+/-5 60
