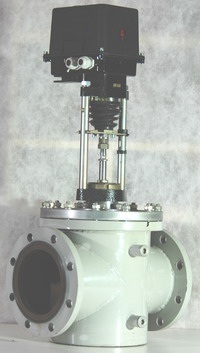

Клапаны регулирующие серии КЭО-Г-1




    Описание регулирующих газовых клапанов серии КЭО-Г-1

    Назначение и принцип работы

         Назначение:

         Клапаны предназначены для внутренних газо-проводов низкого и среднего давления, в газоиспользующих установках отопительных и производственных котельных. Применяются с целью обеспечения плавного розжига и регулирования потока рабочей среды по заданному параметру посредством управляющей аппаратуры.

         Конструктивное исполнение и Принцип работы:

         Клапаны односедельные, фланцевые. Конструктивно клапаны выполнены прямяпроходного исполнения. Работа запорного органа и регулирование осуществляются с помощью электромеханического привода отечественного или импортного производства.



    Технические характеристики

    1. Диаметр условного прохода DN – 80, 100,125 мм.

    2. Время полного хода клапана – по требованию Заказчика.

    3. Рабочий ход плунжера—34 мм.

    4. Расходная характеристика—близкая к линейной.

    5. Рабочее давление - 0,6 МПа.

    6. Пробное давление — 0,9 МПа.

    7. Электропитание – однофазная сеть переменного тока напряжением 220В +10%-15%.

    8. Мощность, потребляемая клапаном — не более 50Вт (ВА).

    9. Имеется сигнализация открытого и закрытого состояний клапана - замыканием или размыканием внешней сигнальной цепи («сухой контакт»)

    10. Климатическое исполнение УХЛ-4, степень защиты IP-54.

    12. Средний ресурс не менее 50 тысяч циклов.

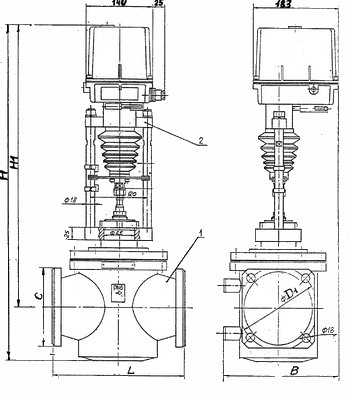

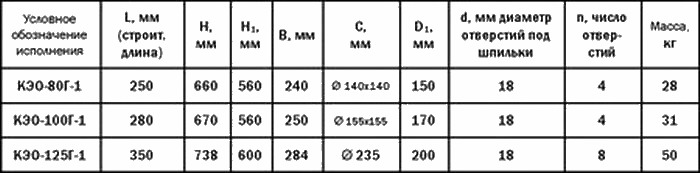

    Таблица геометрических параметров и масс клапанов КЭО-Г-1
