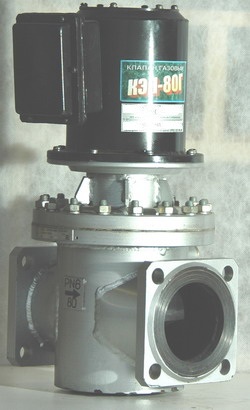

Пусковые и отсечные электромагнитные клапаны КЭП-Г
Назначение
Клапаны серии КЭП-Г с DN 10, 15, 20, 25, 50, 80, 100 и125 мм предназначены для автоматизированных систем газового хозяйства, используются на внутренних газопроводах низкого и среднего давлений, в газоиспользующих установках отопительных и производственных котельных.
Область применения
Применяются в схемах опрессовки, продувки, контроля и т.п., а также выполняют роль аварийно-отсечных устройств в газогорелочном оборудовании котлов.
Служат для подачи газа к запальным и основным горелкам котлов и др. газопотребляющим устройствам.
Управление работой клапана может осуществляться как в ручном-дистанционном, так и в автоматическом режимах. В клапанах имеется встроенный блок питания и управления с визуальной и дистанционной сигнализацией об открытии клапана.
Клапаны нормально закрытые. Во включённом состоянии могут находиться долгое время (десятки и сотни часов) без перегрева.
Рассчитаны на рабочее давление газа до 0,6 МПа и могут работать при перепаде давления от 0 до 0,6 МПа. Степень герметичности по ГОСТ9544 – «А», время открытия или закрытия не более 1с. Герметичность по отношению к внешней среде обеспечивается безсальниковым исполнением
Новизна
В газоиспользующих установках, предназначенных для выработки тепловой энергии на отопление, горячее водоснабжение, а также в технологических агрегатах, приборах и аппаратах различных производств широко применяются быстродействующие электромагнитные клапаны. Однако, большинство эксплуатируемых в настоящее время электромагнитных клапанов не соответствует предъявляемым к ним современным требованиям, а первую очередь по энергопотреблению и совместимости с автоматизированными системами, управляемыми от компьютера.
Клапаны типа КЭП-Г обладают следующими достоинствами:
● Имеются визуальная (на кожухе БПУ) и дистанционная сигнализации об открытом состоянии клапана.
● В закрытом состоянии клапаны не потребляют электроэнергии, в открытом - не более 10 Вт (70 ВА).
● Клапаны практически не нагреваются, во включённом состоянии могут находиться долгое время.
● Блок питания и управления (БПУ) встроен в клапан.
● Клапаны серии КЭП-Г, в отличие от имеющихся отечественных, по габаритно-пристыковочным размерам соответствуют международным стандартам ISO.
В схеме электронной части этого блока использована перепрограммируемая микросхема, обеспечивающая по специальной программе электропитание катушки электромагнита. Кроме того, перед подачей напряжения проверяется сопротивление катушки, отсутствие коротких замыканий в электрических цепях и т.п.
Блок обеспечивает:
- питание катушки выпрямленным напряжением, величиной соответствующей режиму работы электромагнита и величине сопротивления катушки;
- переход от пускового режима, длительность которого составляет от 0,15 до 1,2 с (в зависимости от DN клапана), к режиму удержания с минимально необходимой величиной тока, протекающего через катушку;
- световую сигнализацию открытого состояния клапана и дискретный сигнал во внешнюю сигнальную цепь.
В закрытом состоянии нормально-закрытые клапаны не потребляют электроэнергии, в открытом потребляемая мощность составляет от 6 ВА (для клапана DN-10 мм) до 12 ВА (для DN-80, 100 и 125 мм).
Электропитание клапанов осуществляется от сети переменного тока напряжением 220В с допустимыми колебаниями в сторону снижения 15%, в сторону повышения 10%.
Клапаны от DN 10 до DN 25 прямого действия без разгрузочных устройств. Затвор этих клапанов связан с подвижным якорем электромагнита, что обеспечивает жесткую фиксацию запорного органа при любых минимальных перепадах давлений.

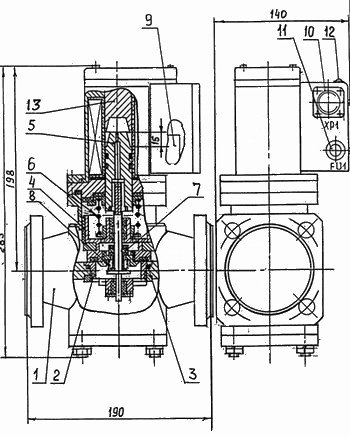

Запорный орган (2) с фторопластовым уплотнителем прижат к съемному седлу корпуса (1) пружиной (5) и шарнирно связан с якорем (4) электромагнита (7).
В блоке питания и управления (6) расположены: электронная плата, штепсельный разъем и светодиод для световой индикации открытого состояния. Профиль уплотняющей поверхности седла и усилие пружины рассчитаны на герметичное перекрытие потока рабочей среды.
Клапан от DN 50 до DN 125 оснащены вспомогательным клапаном (8) и поршнем, являющимся усилителем.
При включении клапана открывается вспомогательный клапан, перепускающий газ из пространства над поршнем, в результате чего создается перепад давления, воздействующий на поршень. Усилие, создаваемое якорем электромагнита и поршнем, преодолевает усилие пружины и давление газа.
Несмотря на наличие вспомогательного клапана и поршня-усилителя основной клапан связан с якорем и жестко фиксируется в открытом состоянии.
Технические характеристики
1. Диаметр условного прохода:
● пусковые клапаны серии КЭП-Г - DN - 10, 15, 20, 25,50 мм;
● отсечные клапаны серии КЭП-Г - DN – 80, 100, 125 мм;
2. Основной конструкционный материал:
● корпуса и деталей Сталь 20 и нержавеющая сталь 12Х18Н10Т;
● уплотнителей - фторопласт Ф4, паронит, резина 9024;
3. Параметры надёжности:
● средняя наработка на отказ - 4 000 циклов "открыто-закрыто";
● средний ресурс - 50 000 циклов.
4. Рабочее давление до 0,6 МПа.
5. Пробное давление до 0,9 МПа.
6. Перепад давления ∆Р=0,6 МПа;
7. Герметичность клапана по отношению к внешней среде–класс «А» ГОСТ 9544-93.
8. Время открытия или закрытия - менее 1 сек.,
9. Время открытого или закрытого состояния – длительное.
10. Пусковой ток:
● для DN-10 = 4,0 А;
● для DN-15, 20, 25 и 50 = 5,3 А;
● для DN-80, 100 и 125 = 7,0 А.
11. Электропитание и управление от встроенного электронного устройства –однофазная сеть переменноготока напряжением U = 220 В +10%-15% В, 50 Гц;
12. Мощность, потребляемая клапаном:
● в пусковом режиме длительностью менее 1с не более 1600Вт;
● в номинальном, длительном режиме не более 10Вт.
13. Сигнализация открытого состояния клапана:
● световая
● замыканием или размыканием внешней сигнальной цепи («сухой контакт») с параметрами: диапазон переменного напряжения - до 220 В; диапазон коммутируемого тока - до 1А; мощность - до 30ВА активной нагрузки.
14. Установочное положение на газопроводе - любое, кроме положения приводом вниз.
15. Степень защиты IP 54;
16. Вид климатического исполнения - УХЛ4 по ГОСТ 15150
17. Расчётная пропускная способность Kvs, м3/ч (по метану) при перепаде Р=0,1 МПа:
● DN-10 = 90 ● DN-15 = 125 ● DN-20 = 160 ● DN-25 = 300 ● DN-50 = 1650
● DN-80 = 3680 ● DN-100 = 5120 ● DN-125 = 8000
