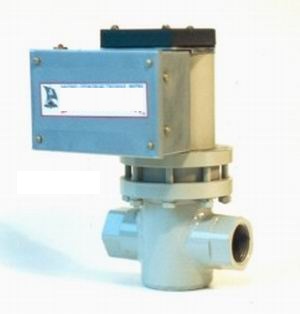

Клапаны утечки КУМ-Г

     Описание газовых клапанов утечки серии КУМ-Г



         Назначение

         Клапаны предназначены для внутренних газопроводов низкого и среднего давлений и могут применяться в схемах опрессовки, продувки, контроля и т.п., а также выполняют роль аварийно-выпускных устройств в газогорелочном оборудовании котлов, сбрасывая избыточный газ через «свечу».

         Управление работой клапана может осуществляться как в ручном-дистанционном, так и в автоматическом режимах.

         Типы клапанов

         Клапаны являются предохранительными запорными. Конструктивно клапаны исполнены прямопроходными, нормально-открытыми, соленоидного типа.

         Клапаны с диаметром условного прохода DN-20,25 мм - муфтовые, DN - 10 мм -  ниппельные с накидной гайкой, DN - 50 мм — фланцевые по ГОСТ 12815-80.

         Клапаны серии КУМ-Г по габаритно-пристыковочным размерам соответствуют международным стандартам ISO.

         Новизна

         ● Имеются визуальная и дистанционная сигнализации о закрытом состоянии клапана.

         ● Клапаны могут длительное время находиться во включённом (закрытом) состоянии без перегрева электромагнитных катушек.

         ● В открытом состоянии клапаны не потребляют электроэнергии, в закрытом - не более 8 Вт.

         ● Блок питания и управления (БПУ) встроен в клапан.



    Технические характеристики и принцип действия

         Технические характеристики:

    1. Диаметр условного прохода DN -  10, 20, 25,50 мм;

    2. Пропускная способность по метану (при ∆Р=0,1 МПа):

         ● DN – 10 мм – 90 м3/ч;    ● DN – 20 мм – 160 м3/ч;    ● DN – 25 мм – 400 м3/ч;    ●  DN – 50 мм – 1 600 м3/ч;

    3. Рабочая среда - сетевой природный газ;

    4. Основной конструкционный материал:

         ● корпуса - сталь 20;

         ● деталей - нержавеющая сталь12Х18Н10Т;

         ● уплотнителей и прокладок - фторопласт Ф4, паронит, резина 9024;

    5. Условное давление - 0,6 МПа (6 кг/см2);

    6. Максимальное рабочее давление - 0,12 МПа (1,2 кг/см2);

    7. Перепад давления ∆Р:    ● DN-10, 20, 25 - 0,12 МПа (1,2 кг/см2);    ● DN-50 = 0,25 МПа (2,5 кг/см2);

    8. Параметры надёжности: ● средняя наработка на отказ - 4 000 циклов "открыто-закрыто";

         ● средний ресурс - 20 000 циклов;    ● среднее время восстановления - 6 часов;

    9. Степень герметичности - "А" по ГОСТ 9544-93;

    10. Время открытия или закрытия - менее 1 секунды;

    11. Питание и управление - U = 220 В, 50 Гц;

    12. Пусковой ток:    ● для DN - 10 мм - 4,0 А;    ● для DN-20, 25 и 50 мм - 5,3 А;

    13. Степень защиты - IP 54 по ГОСТ 14254;

    14. Вид климатического исполнения - УХЛ4 по ГОСТ 15150;

    15. Установочное положение на газопроводе - любое, кроме положения приводом вниз;

    16. При внезапном прекращении подачи электроэнергии или по команде от внешнего сигнала клапаны быстро открываются и переходят в режим выпуска газа в атмосферу.

         Принцип действия:

         В изображенном на рисунке нормально-открытом клапане КУМ-25Г пружина удерживает запорный орган в открытом состоянии. При включении клапана якорь электромагнита, преодолевая усилие пружины и давление рабочей среды, притягивает затвор к седлу и герметично перекрывает поток газа.

         В закрытом состоянии эти клапаны находятся длительно, поэтому потребляемая мощность является важным показателем.

         Блоки питания и управления, упомянутые выше, обеспечивают этот режим. При аварии или внезапном прекращении подачи электроэнергии, когда срабатывают отсечные клапаны, клапаны серии КУМ открываются под действием пружины и давления газовой среды и происходит сброс газа из замкнутого пространства.



    Описание газовых клапанов утечки серии КУМ-Г

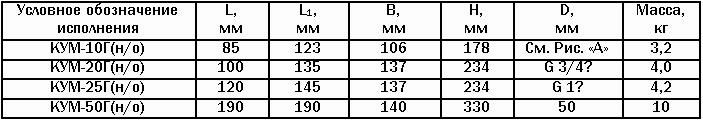

    Габаритные, присоеденительные размеры и масса

    Клапаны серии "КУМ-Г" н/о DN=10, 20 и 25 мм Клапан серии "КУМ-Г" н/о DN=50 мм
