УКЗВ, УКЗВ-Р, УКЗВ-А, УКЗВ-М
УКЗВ — Распределительные высоковольтные устройства катодной защиты и станции для электрохимической защиты трубопроводов напряжением 6(10) кВ
Устройства катодной защиты трубопроводов и металлических изделий:
Катодная защита может быть как самостоятельным, так и дополнительным способом коррозионной защиты. Суть катодной защиты заключается в следующем — на защищаемую поверхность воздействуют электрическим током от отрицательного полюса, электрический ток поляризует участки элементов, которые могут быть подвержены коррозии, приближая значение потенциала к анодным. Положительный полюс источника электрической энергии стыкуется к аноду. Следует отметить, что при этом, процесс коррозии защищаемой конструкции сводится почти к нулю. Анод постепенно разрушается, его рекомендуется периодически менять.
Существуют следующие варианты катодной защиты:
- поляризацией от внешнего источника электрического тока;
- контактом с металлом, где потенциал свободной коррозии более электроотрицательный. уменьшением
- непосредственной скорости протекания катодного процесса.
Назначение
Высоковольтные распределительные устройства катодной защиты трубопроводов типа УКЗВ (далее УКЗВО) предназначены для защиты газопроводов, нефтепроводов и других подземных сооружений из металла от электрохимической коррозии.
Устройства катодной защиты изготавливаются климатических исполнений У и УХЛ категории размещения 1. Устройства предназначены для установки на открытом воздухе.
Устройства обеспечивают надежную и устойчивую работу в условиях воздействия следующих климатических факторов:
- рабочая температура окружающей среды для исполнения У1 — от минус 45 до плюс 400С;
- рабочая температура окружающей среды для исполнения УХЛ1 — от минус 60 до плюс 55 0С;
- влажность при температуре плюс 15 0С не более 80%;
- высота над уровнем моря не более 1000 м;
- максимальный напор ветра 540 н/м2;
- максимальная толщина стенки гололеда — 20 мм при давлении ветра 150 Па.
Структура условного обозначения устройства УКЗВО
УКЗВО -Х -Х -Х -Х -Х 1 2 3 4 5 6 1 — Распределительное высоковольтное устройство катодной защиты трубопроводов «Озерск»
2 — Регулировка устройства: А — автоматическая, Р — ручная
3 — Напряжение сети, кВ: 6; 10
4 — Выходная мощность блока катодной защиты, кВт*:0,6; 1,2; 2; 3; 5
5 — Количество блоков катодной защиты, шт.: 1; 2; 3; 4
6 — Климатическое исполнение и категория размещения* При установке свыше одного БКЗ их суммарная мощность не должна превышать 10 кВт.
Пример обозначения высоковольтного распределительного устройства катодной защиты трубопроводов, с автоматическим регулированием защитного потенциала, с напряжением на вводе 6 кВ, одним блоком катодной защиты мощностью 5 кВт, для умеренного климата категории размещения 1
УКЗВО-А-6-5-1-У1Устройство МЭХЗВ по своим техническим характеристикам является полным аналогом УКЗВ, но, в отличие от УКЗВ, оно может комплектоваться блоками совместной защиты трубопроводов типа УЗТ БДР, что не влияет на основные технические характеристики устройства.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Основные параметры устройств Наименование характеристики Значение параметров (базовое исполнение)* Мощность силового трансформатора УКЗВО (в зависимости от количества выпрямителей), кВА 6,3; 10 Номинальное напряжение УКЗВО на стороне ВН, кВ 6; 10 Номинальное напряжение УКЗВО на стороне НН, кВ 0,23 Номинальный ток главных цепей УКЗВО, А 2 Ток динамической стойкости УКЗВО, кА
-при номинальном напряжении на стороне ВН – 6 кВ
-при номинальном напряжении на стороне ВН – 10 кВ2132 Ток термической стойкости УКЗВО, кА
-при номинальном напряжении на стороне ВН – 6 кВ
-при номинальном напряжении на стороне ВН – 10 кВ812,5 Время действия тока термической стойкости УКЗВО, с 1 Номинальное напряжение питания вспомогательных цепей УКЗВО, В переменное 220 Вид изоляции УКЗВО комбинированный Уровень изоляции УКЗВО “б” Наличие изоляции шин в РУНН УКЗВО со стороны НН с изолированными шинами; с неизолированными шинами Способ обслуживания главных цепей УКЗВО одностороннее Способ обслуживания вспомогательных цепей:
УКЗВО на два БКЗ
УКЗВО на четыре БКЗодностороннее
одностороннее и двухстороннееСтепень защиты оболочки УКЗВО по ГОСТ 14254-96: сверху, боковая поверхность / снизу IP43 /IP31 Количество БКЗ, шт. 1; 2; 3; 4 Мощность БКЗ УКЗВО, кВт 0,6; 1,2; 2; 3; 5 Количество блоков УЗТ на 1 канал, шт. 1; 2; 3; 4 Диапазоны регулировки выходных параметров БКЗ УКЗВО: напряжения, В / защитного тока, А** 12…96 / 10…100 Габаритные размеры (длина, ширина, высота), мм***: КВВ УКЗВ, МЭХЗВ 850 х 552 х 2144 Оболочка УКЗВО 1944 х 1700 х 2347 Масса металлооболочки, кг, не более 1120 * Допускается изменение технических характеристик при условии проведения типовых испытаний. ** Тип анодного заземлителя определяет заказчик.
КОМПОНОВОЧНЫЕ РЕШЕНИЯ
Устройство УКЗВО представляет собой металлическую оболочку, состоящую из четырех отсеков:
- распределительного устройства высокого напряжения (РУВН);
- двух распределительных устройства низкого напряжения — РУНН1 и РУНН2;
- короб воздушного ввода (КВВ);
В отсеке РУВН установлена камера сборная одностороннего обслуживания (КСО).
В КСО размещены:
- разъединитель с заземляющими ножами;
- предохранители;
- трансформатор силовой 6(10) / 0,23кВ;
- выключатель и лампа накаливания.
В отсеке РУНН1 установлены:
- шкаф вспомогательный (ШВ) серии НКУ-ОЗ;
- один или два БКЗ;
- блок УЗТ
В РУНН2 установлены один или два БКЗ, дополнительно возможна установка блоков УЗТ.
Между отсеками установлены перегородки.
На крыше РУВН устанавливается КВВ с кронштейном под штыревые изоляторы с ограничителями перенапряжений.
В отсеке РУВН в основании предусмотрен клапан сброса давления, предназначенный для разгрузки от давления газов, возникающих при коротком замыкании.
Устройства катодной защиты устанавливаются на заранее подготовленную площадку с фундаментом, обеспечивающим отвод талых и дождевых вод. Для районов с высоким уровнем снежного покрова допускается установка устройств на постамент высотой до 1,5 м.
Для обогрева отсека РУНН исполнения УХЛ1 установлен электронагреватель
В камере КСО имеются блокировки, не допускающие:
- открытия внутренних дверей КСО при включенных главных и отключенных заземляющих ножах разъединителя;
- включения заземляющих ножей разъединителя при включенных главных ножах;
- включения главных ножей разъединителя при включенных заземляющих ножах.
Примечание: Блокировка, исключающая включение заземляющих ножей при включенных главных ножах и включение главных ножей при включенных заземляющих ножах, обеспечивается конструкцией разъединителя.
>

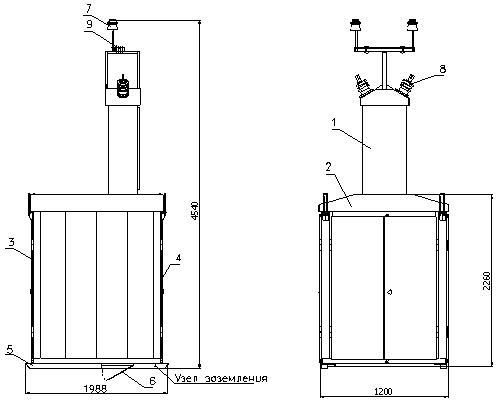

Общий вид УКЗВО с 2 БКЗ
1- Короб воздушного ввода, 2- крыша, 3- РУНН, 4- РУВН, 5- салазки,
6- клапан сброса давления, 7- изолятор штыревой, 8- изолятор проходной,
9- ограничитель перенапряжений

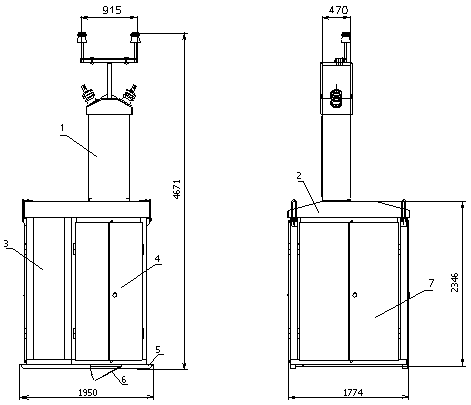

Общий вид УКЗВО на 4 БКЗ
1- Короб воздушного ввода, 2- крыша, 3- РУНН, 4- РУВН, 5- салазки,
6- клапан сброса давления, 7- РУНН2

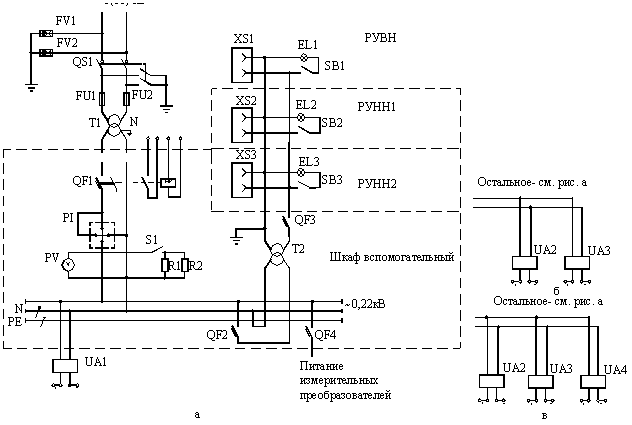

Схема электрическая принципиальная УКЗВ с выпрямителем типа В-ОПЕ с телемеханикой
Р1-счетчик, R1, R2-резистор, EL1, EL2, EL3- светильник, FV1, FV2-ограничитель перенапряжения, QF1, QF2, QF3, QF4-выключатель автоматический, Т1-трансформатор силовой, Т2-трансформатор,XS1, XS2, XS3-розетка, U1…U4-блок катодной защиты

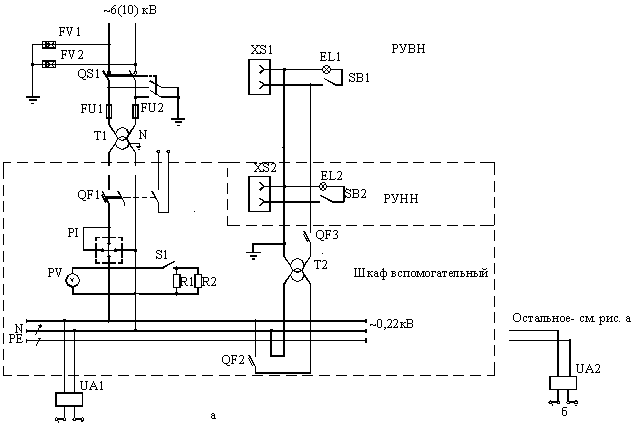

Схема электрическая принципиальная УКЗВ с выпрямителем ТДЕ-9
Р1-счетчик, R1, R2-резистор, EL1, EL2 — светильник, FV1, FV2-ограничитель перенапряжения, FU1, FU2-предохранитель, PV-вольтметр, S1-тумблер, QS1-разъеденитель, SB1, SB2, SB3-выключатель, QF1, QF2, QF3-выключатель автоматический, Т1-трансформатор силовой, Т2-трансформатор, XS1, XS2-розетка, U1, U2-блок катодной защитыПоставка, транспортирование и хранение
Оболочка УКЗВО поставляются в полностью собранном виде (без разборки коммутационных аппаратов, проверки надежности болтовых соединений и правильности внутренних соединений), трансформаторы и короб воздушного ввода поставляются отдельно. При транспортировке отверстие в крыше под установку КВВ закрывается транспортной заглушкой.
Транспортирование УКЗВО должно производиться железнодорожным или автомобильным транспортом соответствующей грузоподъемности, согласно действующим правилам перевозки на данном виде транспорта. При этом все проемы должны быть закрыты заглушками и защищены от попадания атмосферных осадков. Должна быть исключена возможность открывания дверей и крышек с целью защиты бьющихся и легкоснимаемых частей. Двери всех отсеков должны быть закрыты на замки.
