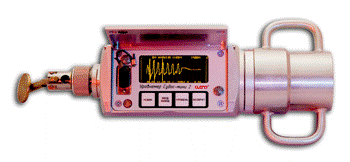

Уровнемер скважинный "СУДОС - мини 2"
Назначение:
Уровнемер "СУДОС - мини 2" предназначен для оперативного контроля уровня жидкости в добывающих нефтяных скважинах.
Отличительные особенности:
- На сегодняшний день "СУДОС - мини 2" самыймаленький уровнемер в мире с массой менее 3 кг.
- Моноблочное исполнение позволяет при измерениях не использовать кабели.
- Рабочий диапазон температур от минус 40 °С до плюс 50 °С.
- Виброударопрочное исполнение.
- Большой объем памяти для результатов измерений.
- Упрощенное управление прибором - всего 4 кнопки.
- Ускоренное вычисление уровня, без задержек после измерения - в течение 1с.
- Светодиодный индикатор повышенной яркости.
- Ускоренный экспорт данных в компьютерную базу данных измерений.
- Повышенная достоверность определения уровня.
- Применение "РУ - 02" позволяет при передаче данных в персональный компьютер и "БВК - 03" не использовать кабели.
- Комплектация компьютерной базой данных измерений.
Возможности:
- Контроль статического и динамического уровня жидкости, как при эксплуатации скважин, так и при их запуске.
- Регистрация кривых падения и восстановления уровня с автоматической регистрацией затрубного давления на устье скважины.
- Передача результатов измерений в базу данных.
- Визуализация эхограмм и других результатов измерений на графическом дисплее "БВК - 03".
- Измерение уровня при нулевом избыточном давлении и вакууме.
Технические характеристики
Параметр |
Значение |
Диапазон контролируемых уровней жидкости * |
20-3000 м (6000м) |
Диапазон контролируемых избыточных давлений газа |
0-100 кГс/см2 |
Количество сохраняемых результатов измерений |
3008 символьных отчетов/310 графиков |
Дискретность контроля давления |
0,1 атм. |
Время непрерывной работы, не менее ** |
10 час. |
Время заряда аккумулятора |
10 час |
Рабочий диапазон температур |
от - 40 °С до + 50 °С |
Габаритные размеры |
121х289х115 мм |
Масса, не более |
2,9 кг |
Скорость передачи данных в ПК |
До 57,6 Кb |
* - Дополнительная опция
** - В нормальных климатических условиях
Дополнительная комплектация (см. Раздел "Дополнительное оборудование"):
- Блок визуализации "БВК - 03".
- Генератор акустического импульса "ГАИ - 1".
- Газобалонное оборудование "ГБО - 02" с универсальным клапаном для работы на скважинах без избыточного давления.
- Радиоудлинитель "РУ - 02".

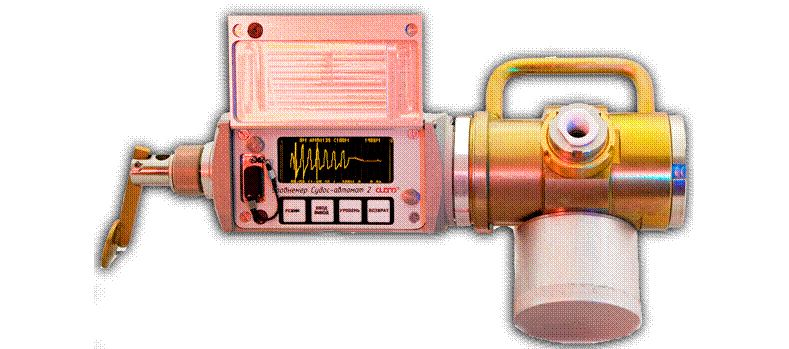

Уровнемер скважинный автоматический "СУДОС - автомат 2"
Назначение:
Уровнемер "СУДОС - автомат 2" предназначен для контроля статического и динамического уровня жидкости в добывающих нефтяных скважинах, измерения КВУ и КПУ, длительного контроля изменений уровня при выводе скважин на режим. Прибор построен на базе уровнемера "СУДОС - мини 2" и дополнительно имеет особенности:
Отличительные особенности:
- Автоматизация измерения уровня без участия оператора за счет наличия автоматического клапана для формирования акустической посылки.
- Самый компактный автоматический уровнемер в мире моноблочного исполнения с автономным аккумуляторным питанием.
- При отсутствии избыточного давления работает от внешнего источника давления (газобаллонное оборудование).
Возможности:
- Контроль статического и динамического уровня жидкости.
- Регистрация кривых падения и восстановления уровня.
- Регистрация изменений уровня жидкости при выводе скважин на режим.
- Автоматическая регистрация затрубного давления на устье скважины.
- Передача результатов измерений в компьютерную базу данных.
- Подключение дополнительного внешнего аккумулятора.
- Визуализация эхограмм и других результатов измерений на графическом дисплее "БВК - 03".
Технические характеристики
Параметр |
Значение |
Диапазон контролируемых уровней жидкости * |
20-3000 м (6000м) |
Диапазон контролируемых избыточных давлений газа |
0-100 кГс/см2 |
Диапазон давлений автоматического контроля уровня |
0-50 кГс/см2 |
Количество сохраняемых результатов измерений |
3008 символьных отчетов/310графиков |
Количество измерений уровня в автоматическом режиме без подзаряда аккумулятора, не менее ** |
250 |
Дискретность контроля давления |
0,1 атм. |
Время непрерывной работы, не менее ** |
7 час. |
Время заряда аккумулятора |
10 час |
Рабочий диапазон температур |
от минус 40 °С до плюс 50 °С |
Габаритные размеры |
180х370х180мм |
Масса, не более |
6,8 кг |
Скорость передачи данных в ПК |
До 57,6 кb |
* - Дополнительная опция
** - В нормальных климатических условиях
Дополнительная комплектация (см. Раздел "Дополнительное оборудование"):
- Внешний аккумулятор "БА - 01" для долговременной автоматической работы (до 30 суток).
- Генератор акустического импульса "ГАИ - 1".
- Газобаллонное оборудование "ГБО - 02" для работы на скважинах с отсутствием избыточного давления.
- Радиоудлинитель "РУ - 02".
- Блок визуализации "БВК - 03".
|
