ИЗМЕРИТЕЛЬНЫЙ КОМПЛЕКС ДЛЯ КОНТРОЛЯ ДЕБИТА ГАЗОКОНДЕНСАТНЫХ СКВАЖИН ИК СВГ.МЗ


Измерительный комплекс для контроля дебита газоконденсатных скважин ИК СВГ.МЗИзмерительный комплекс для контроля дебита газоконденсатных скважин ИК СВГ.МЗ
НАЗНАЧЕНИЕ
Измерительный комплекс ИК СВГ.МЗ предназначен для измерения бессепарационным методом расхода и количества продукции, извлекаемой из газоконденсатной скважины.


ИЗМЕРЯЕМАЯ СРЕДА
Двухфазная многокомпонентная газоконденсатная смесь с параметрами:

  • избыточное давление от 10,0 до 16,0 МПа;
  • температура от плюс 5 до плюс 50 °С;
  • плотность от 80 до 200 кг/м3;
  • объемное содержание жидкой фазы до 15 %.

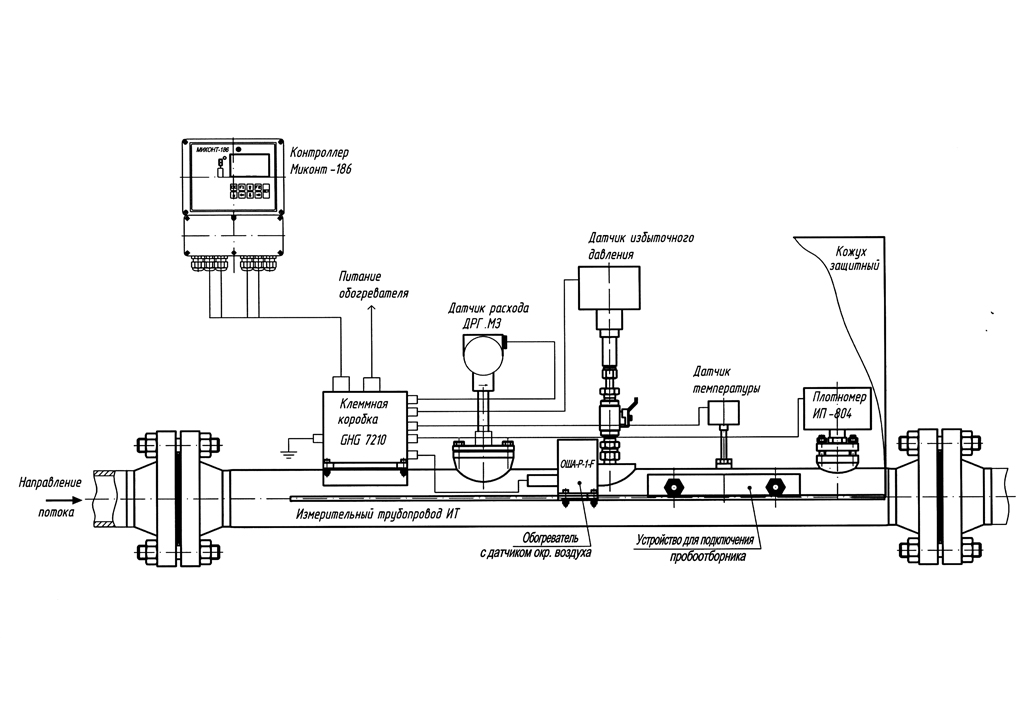

КОМПЛЕКТНОСТЬ

  • датчик расхода газа  ДРГ.МЗ;
  • датчик избыточного давления  "Метран 100" или "Метран 150";
  • датчик температуры (термопреобразователь);
  • измеритель плотности ИП-804-Вн;
  • контроллер "Миконт-186";
  • измерительный трубопровод в комплексе с устройством проботбора;
  • пробоотборник типа БМК-300В.

ФУНКЦИИ
Измерительный комплекс ИК СВГ.МЗ обеспечивает:

  • измерение объемного и массового расхода газоконденсатной смеси при рабочих условиях;
  • измерение плотности, давления и температуры смеси при рабочих условиях;
  • измерение расхода (объема) газа, приведенного к стандартным условиям;
  • измерение массы (массового расхода) стабильного конденсата.

УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура окружающего воздуха:

  • измерительной линии от минус 50 до плюс 50 °С;
  • вычислительного устройства (контроллер "Миконт-186" ) от плюс 5 до плюс 50 °С.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


 Типоразмер  комплекса

 Диаметр трубопровода, мм

Диапазон расходов смеси при рабочих условиях, м3/ч

 Предельное рабочее давление, МПа

 ИК СВГ.МЗ-100

 100

10...200

16,0

 ИК СВГ.МЗ-150

150

25...450

16,0

 ИК СВГ.МЗ-200

200

40...800

16,0

I. Относительная погрешность измерения объемного расхода газоконденсатной смеси, не более ±2,0 %.
II. Относительная погрешность измерения массового расхода газоконденсатной смеси, не более ±2,5 %.
III. Относительная погрешность измерения объема (объемного расхода) газа, приведенного к стандартным условиям, не более  ±5,0 %.
IV. Относительная погрешность измерения массы (массового расхода) стабильного конденсата, не более ±15,0 %.
Примечание: Методика выполнения измерений утверждена и аттестована, свидетельство об аттестации №7801-10.
SVGM.jpg"
